Der Propeller ist – gemeinsam mit dem Triebwerk – eines der zentralen Bauteile eines Flugzeugs. Seine Eigenschaften beeinflussen Leistung, Effizienz und Geräuschentwicklung maßgeblich, denn nur ein individuell auf das Flugzeug abgestimmter Propeller erzielt optimale Ergebnisse.
Hoffmann Propeller gewährleistet diese Präzision – genau abgestimmt auf ihre Anforderungen.
Hoffmann fertigt zwei- bis fünfblättrige Propeller in Holz-Verbundbauweise, mit
Besonderer Wert wird auf einen geräuscharmen Betrieb gelegt.
Zum Portfolio gehören selbstverständlich auch Propeller für unbemannte Luftfahrzeuge (UAVs).
Ein wesentlicher Vorteil der Holz-Verbundbauweise:
Jedes Blatt kann individuell gefertigt werden – ohne Formen oder Gusswerkzeuge. Das geringe Materialgewicht trägt zusätzlich zur hohen Leistungsfähigkeit bei.
Jeder Hoffmann-Propeller wird nach höchsten Luftfahrtstandards entwickelt und gefertigt – mit Fokus auf Sicherheit, Effizienz, Wirtschaftlichkeit und Service.

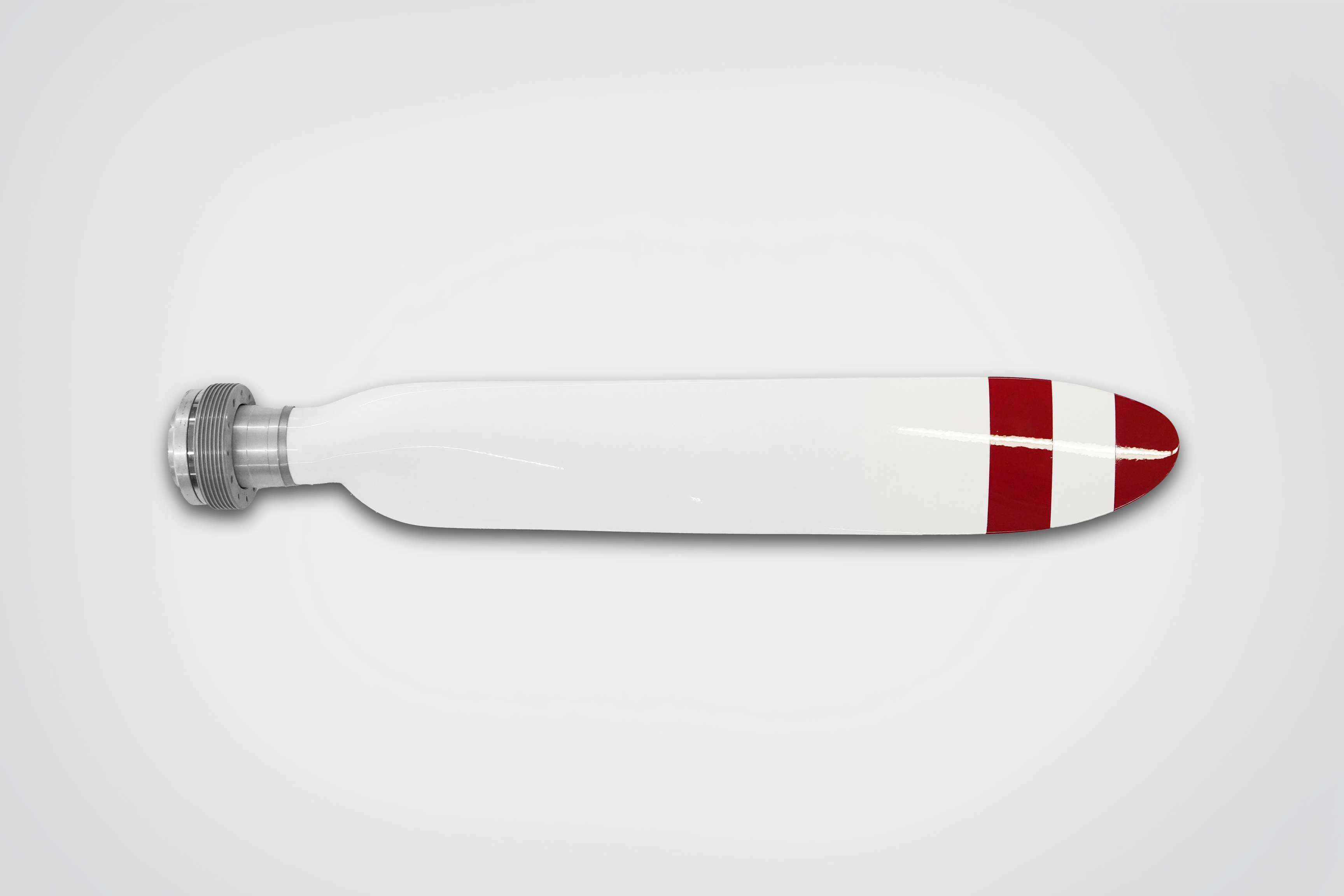

Der HO-V 62 ist ein zweiblättriger, leichter Verstellpropeller mit mechanischer Blattverstellung.
Die Nabe besteht aus geschmiedeter Aluminiumlegierung, die Blätter aus Holz-Verbundbauweise mit Faserverbund-Außenhaut (FRP-Covering) und Vorderkanten-Schutz.
Der Propeller verfügt über zwei Betriebsstellungen:
Startstellung („Take-Off Position“)
Segelstellung („Feathering Position“)
Er wurde speziell für den Einsatz bei motorisierten Segelflugzeugen der ersten Generation entwickelt.
Der HO-V 62R ist ebenfalls ein zweiblättriger Leichtpropeller mit mechanischer Blattverstellung.
Er bietet drei Betriebsstellungen:
Startstellung („Take-Off“)
Reiseflugstellung („Cruise“)
Segelstellung („Feathering“)
Diese zusätzliche Reiseflugstellung verbessert die Flugleistung im Reiseflug deutlich.
Der Propeller wurde für motorisierte Segelflugzeuge der zweiten Generation entwickelt.
Die angegebenen Daten sind Standardwerte – für Einbauzwecke sind ausschließlich die Angaben im gültigen Type Certificate Data Sheet (TCDS) Nr. 32.130 / 13 des Luftfahrt-Bundesamts (LBA) verbindlich.
Zulassungen: FAA – P7EU
Maximale Leistung (Pₘₐₓ): 75 kW (abhängig von Durchmesser und Drehzahl)
Maximale Drehzahl (nₘₐₓ): 3600 1/min (abhängig von Durchmesser und Leistung)
Blattanzahl: 2
Maximaler Durchmesser: 67 Zoll
Verstellbereich: ca. 75°
Gewicht: HO-V 62 (170 / 67) ≈ 9 kg | HO-V 62R (170 / 67) ≈ 10 kg
Spinnergewicht: ≈ 1 kg
Polarmoment (Massenträgheitsmoment): ≈ 1700 lb in²
Befestigungsflansch: 80 mm Lochkreisdurchmesser, 6 Bolzen 7/16 – 20 UNF, Zentrierbohrung Ø 47 mm

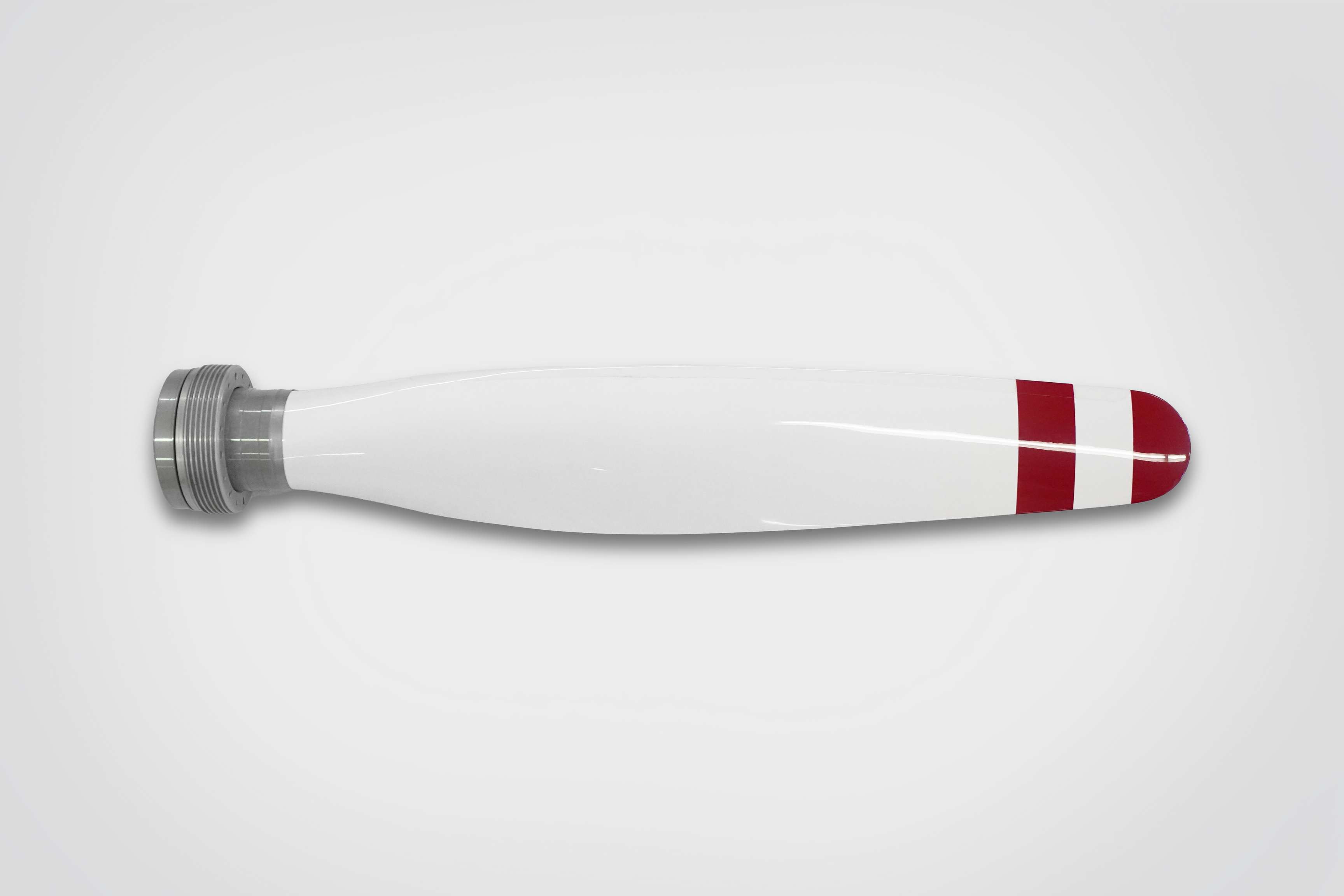

Der HO-V 123 ist ein dreiblättriger, einfach wirkender Konstantdrehzahlpropeller, der vollständig hydraulisch geregelt wird.
Die Nabe besteht aus geschmiedeter Aluminiumlegierung und ist für den Anschluss an Lycoming- und Teledyne-Triebwerke ausgelegt.
Weitere Nabenflansche sind auf Anfrage erhältlich.
Die Propellerblätter werden in Holz-Verbundbauweise gefertigt, mit Faserverbund-Coating (FRP-Covering) und geschützter Eintrittskante.
Die vorgewählte Propellerdrehzahl wird im normalen Betriebsbereich durch einen Drehzahlregler (Governor) konstant gehalten.
Der Propeller verwendet Öldruck zur Erhöhung des Blattwinkels, wobei der Verstellweg der Blätter durch mechanische Anschläge begrenzt ist.
Bei einem Ausfall des Öldrucks kehren die Propellerblätter automatisch in den Anschlag "Kleine Steigung" (Low Pitch Stop) zurück – der Propeller kann dann wie ein Festblattpropeller weiter betrieben werden.
In diesem Fall wird die Drehzahl ausschließlich über den Gashebel geregelt und der Flug kann fortgesetzt werden.
Für spezielle Anwendungen kann der Propeller auch so ausgelegt werden, dass der Öldruck zur Verringerung des Blattwinkels genutzt wird.
In diesem Fall sind Gegengewichte erforderlich, die die Blätter bei Öldruckausfall automatisch in die Großblatt- oder Segelstellung (High Pitch / Feathering Stop) bringen.
Die folgenden Daten sind nur Richtwerte. Verbindliche Werte des Propellers sind nur die im Gerätekennblatt No.: 32.130 / 17 des Luftfahrt - Bundesamtes (LBA) angegebenen Daten. Weitere Zulassungen: FAA-P5EU
Maximale Leistung (Pₘₐₓ): 239 kW
Maximale Drehzahl (nₘₐₓ): 2800 1/min
Blattanzahl: 3
Maximaler Durchmesser: 90 Zoll
Verstellbereich: ca. 115°
Gewicht: ca. 25 kg
Spinnergewicht: ca. 1,7 kg
Polarmoment (Massenträgheitsmoment): ca. 6500 lb in²
Governor-Kompatibilität: Woodward 210xxx-Serie, McCauley, Hartzell, Jihostroj
Der HO-V 352 ist ein zweiblättriger, einfach wirkender Verstellpropeller, der vollständig hydraulisch geregelt wird.
Die Nabe besteht aus geschmiedetem Aluminium und ist für den Anschluss an Rotax-912- und 914-Triebwerke ausgelegt.
Weitere Nabenflansche sind auf Anfrage erhältlich.
Die Propellerblätter werden in Holz-Verbundbauweise gefertigt, mit Faserverbund-Außenhaut (FRP-Covering) und Eintrittskantenschutz.
Die vorgewählte Propellerdrehzahl wird im normalen Betriebsbereich durch einen Drehzahlregler (Governor) konstant gehalten.
Der Propeller nutzt Öldruck zur Erhöhung des Blattwinkels; der Verstellbereich der Blätter ist durch mechanische Anschläge begrenzt.
Bei einem Ausfall des Öldrucks kehren die Blätter automatisch in die Kleinblattwinkelstellung (Low Pitch Stop) zurück, wodurch der Propeller wie ein Festblattpropeller weiterbetrieben werden kann.
In diesem Fall wird die Drehzahl ausschließlich über den Gashebel geregelt – der Flug kann sicher fortgesetzt werden.
Die angegebenen Werte sind Standardwerte – für Einbauzwecke sind ausschließlich die Angaben im gültigen Type Certificate Data Sheet (TCDS) Nr. 32.130 / 88 des Luftfahrt-Bundesamts (LBA) verbindlich.
Zulassungen: FAA-TP5BO, TC-P-8, DGAC-H-IM 4, RCAA-EL-04/1996
Maximale Leistung (Pₘₐₓ): 90 kW
Maximale Drehzahl (nₘₐₓ): 2700 1/min
Blattanzahl: 2
Maximaler Durchmesser: 71 Zoll
Verstellbereich: ca. 75°
Gewicht: ca. 10 kg
Spinnergewicht: ca. 1,2 kg
Polarmoment (Massenträgheitsmoment): ca. 1700 lb in²
Governor-Kompatibilität: Woodward 210xxx-Serie, McCauley, Hartzell, Jihostroj

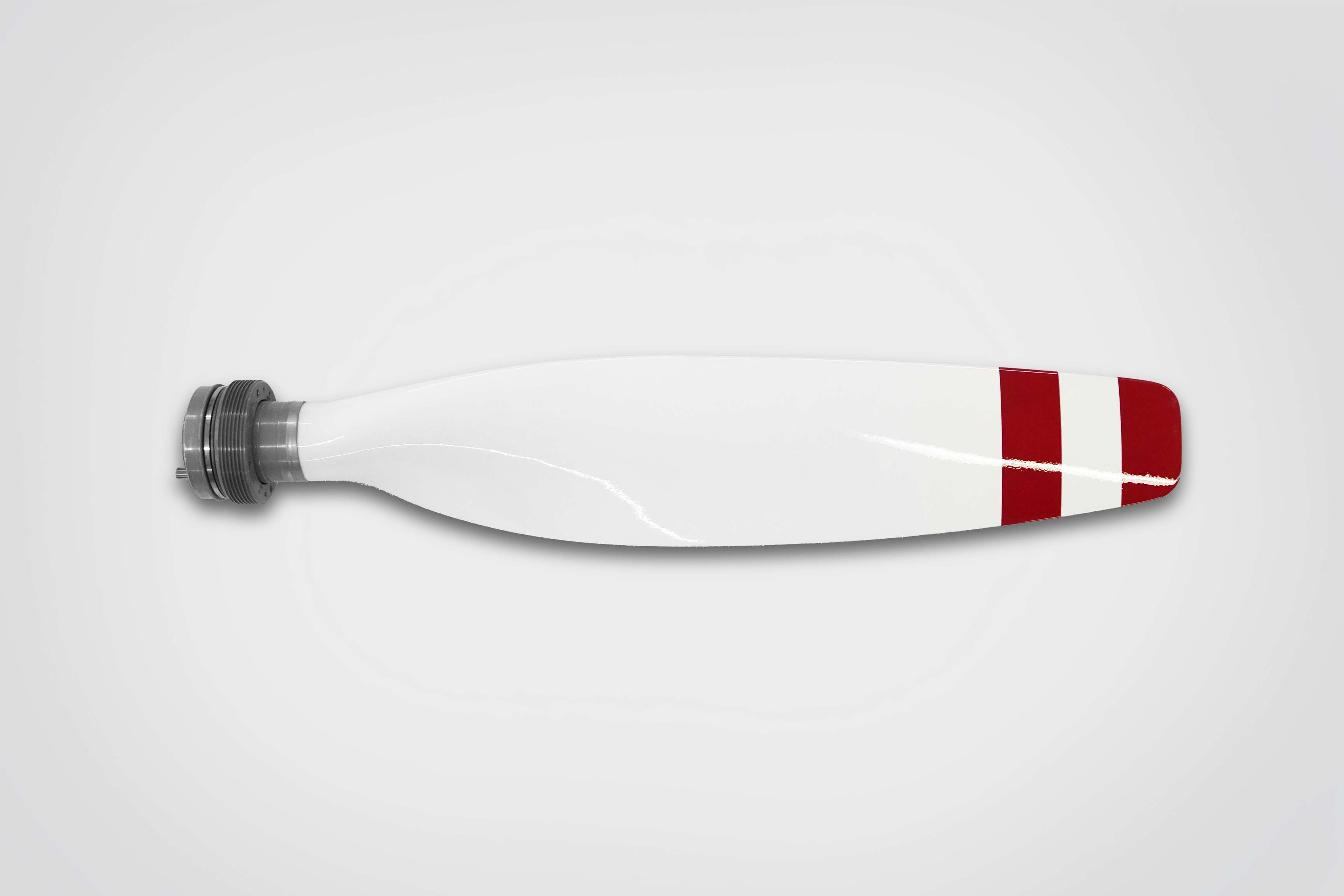

Der Propeller HO-V723( ) ist ein hydraulischer 3-Blatt “Constant Speed“ Verstellpropeller. Die einteilige Nabe ist aus geschmiedetem Aluminium
gefertigt und mit einem Anschlussflansch für die Rotax Motorenserie 912( ) bis 916( ) versehen. Andere Anschlussflansche sind möglich.
Die Blätter im neuen scimitar-Design verfügen über eine aerodynamische Blattgeometrie, sind aus “Holz-Verbund“ mit GFK-Überzug und verstärkter Eintrittskante. Leichter als ihre Vorgänger werden diese Propeller in Durchmessern von 155 und 185 cm gefertigt.
Die mit dem Drehzahlhebel vorgewählte Drehzahl wird im normalen Betriebsbereich durch einen Propellerregler konstant gehalten. Der Propeller nutzt Öldruck zur Steigungserhöhung. Der maximale Verstellweg wird durch interne mechanische Anschläge begrenzt.
Im Falle eines Öldruckverlustes gehen die Propellerblätter automatische an den Anschlag “kleine Steigung“. Somit wirkt der
Propeller wie ein Festpropeller. Die Drehzahl muss mit dem Gashebel eingestellt werden, der Flug kann jedoch weitergeführt werden.
Eine weitere Variante ist der HO-V723( )-S mit zusätzlicher Segelstellung. Der Propeller benutzt Öldruck zur Steigungsverminderung und Fliehgewichte sowie eine Feder zur Steigungserhöhung bis Segelstellung. Im Falle eines Öldruckverlustes bewegen sich die Propellerblätter automatisch an den Anschlag
“Segelstellung “.
Die angegebenen Werte sind Standardwerte:
Mit über 65 Jahren Erfahrung in der Entwicklung und Fertigung von Festpropellern aus Holz haben wir Lösungen für eine Vielzahl von Anwendungen geschaffen. Ob historische Flugzeuge, Windkanäle, Tunnelbelüftungssysteme, Drohnen, Motorsegler oder Ultraleichtflugzeuge (LSA) – die HO-Serie bietet überall einen wirtschaftlichen, vibrationsarmen und ökologischen Holzpropeller.
Wir fertigen zwei- oder vierblättrige Propeller – mit oder ohne Blattspitzenbeschläge – wahlweise im nostalgischen Vintage-Look mit gebeizten Blättern und Klarlack oder mit Glasfaserummantelung, in Durchmessern von 50 cm bis 250 cm.
Dank unserer flexiblen Fertigung sind zahlreiche Varianten möglich, um kundenspezifische Anforderungen präzise zu erfüllen. Auch unsere Lackiererei ist auf individuelle Farbwünsche vorbereitet und berät Sie gerne persönlich.
Interessieren Sie sich für eine unserer Propellerlösungen oder wünschen Sie weitere Informationen zu technischen Details oder Preisen?
Kontaktieren Sie uns – wir beraten Sie gerne.
